Účel

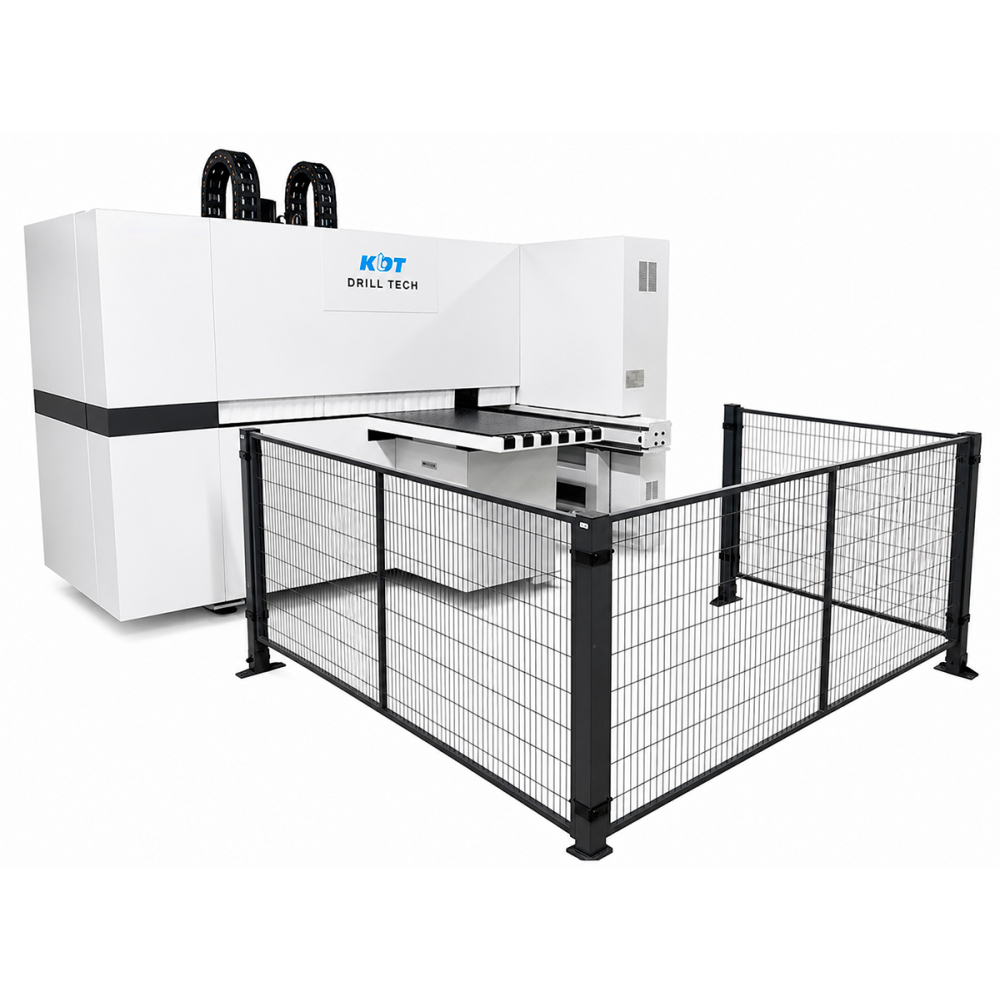

CNC vrtací a frézovací centrum KD-610NH se dvěma vrtacími skupinami nahoře a dole pro vrtání ze 6 stran a drážkovací pilou (velikost obrobku 1000 * 2800 mm), dvěma frézovacími vřeteny je určeno pro vysoce přesné vrtání průchozích a slepých otvorů v koncích a rovinách nábytkových panelů, což umožňuje zpracování libovolných aditivních map v jednom průchodu dílu. Stroj je vybaven dvěma frézovacími jednotkami pro frézování jak jednoduchých přímých drážek, jako je drážka pro zadní stěnu nebo dno krabice, tak i profilování.

Schéma vrtných skupin

Charakteristické rysy

• Schopnost pracovat s optimalizačními programy s vrtacími mapami;
• Standardně dvě frézovací jednotky;
• Vysoká rychlost zpracování: 140/90/50 m/min;
• Drážkovací jednotka - pila 120 mm;
• Vrtání ze 6 stran;
• Přísada malých dílů od 70x35 mm;
• Automatické mazání vodítek X a Y;
• Kompaktní rozměry a úspora až 22 % výrobního prostoru;
• Vizualizace zpracování oboustranné aditivní mapy;
• Je podporován režim dávkového vrtání;
• Skener pro čtení aditivní karty podle čárového kódu.

Výhody designu

Vrtání od 6 stran. Na stroji jsou 2 vrtací skupiny: 10 - horizontální vřetena, 22 - vertikální vřetena (13 - shora, 9 - zespodu). Standardně jsou instalovány 2 frézovací jednotky pro 5,5 kW a 3,5 W.

2 frézovací vřetena 5,5 kW a 3,5 kW , 18000 ot./min (nahoře a dole).

Drážkovací jednotka s pilou (průměr kotouče 120 mm).

Dvě automatické svorky vám umožní bezpečně fixovat obrobek o délce 70 mm. až 2800 mm a provádějí méně záběrů při vrtání, což výrazně zvyšuje rychlost pracovního cyklu ve srovnání se stroji s jedním uchopením. Maximální rychlost byla zvýšena na 140 m/min .

Horní frézovací vřeteno je vybaveno výkonným vertikálním upínačem se dvěma přítlačnými deskami . Zlepšuje přesnost frézování a zabraňuje poškození obrobku.

Režim dávkového vrtání - zpracování dvou dílů současně se zrcadlovou výplňovou mapou.

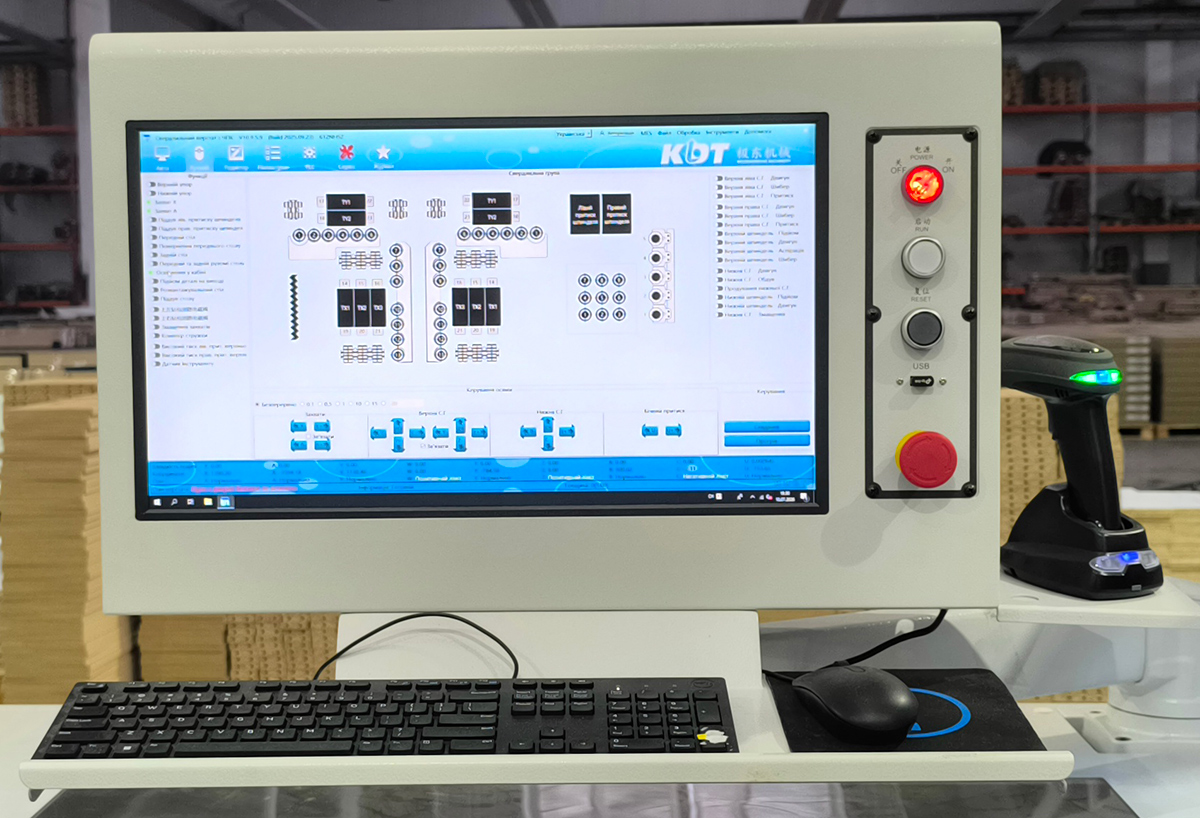

Ovládací panel CAD/CAM s možností čtení čárových kódů pro zvýšení produktivity stroje.

Skener čárových kódů je součástí základní výbavy stroje.

Schopnost pracovat se všemi oblíbenými programy pro optimalizaci vrtacích map.

Ke snadnému pohybu dílů po stole dochází díky proudění vzduchu přiváděného speciálním elektrickým ventilátorem skrz otvory v horní části stolu, čímž se eliminuje možný vznik škrábanců na spodní ploše dílu.

Pohyblivé desky v oblasti vrtání umožňují průběžné frézování.

Ochrana obsluhy před zraněním.

Minimální rozměr obrobku je 70x35 mm , což umožňuje přidání malých dílů.

Díky kompaktním rozměrům stroje se ušetří až 22 % výrobního prostoru .

Stroj využívá vysoce přesné servopohony INVT pro vynikající přesnost a vysokou produktivitu.

Utěsněná skříň odolná proti prachu a vlhkosti s elektronickými součástkami od předních světových výrobců je odstraněna z oblasti zpracování, což prodlužuje životnost elektrických součástek a zajišťuje snadnou údržbu.
